電控鎖的接線方法；分別有V+和GND，及L+和L-
門禁電控鎖的接線方法，我們先需要知道原理，它一共會有四根線，分別是V+和V-， 這里供電是12V的電壓，另外的二根線，分別是L+和L-，要注意的事，這二根線是通電開鎖，斷電上鎖，它和正常的其它電磁鎖是反的；
只要知道原理，接線就簡單一些了；

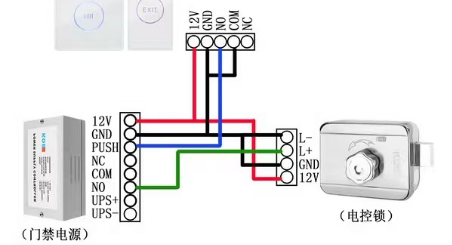

如圖；門禁專用電源上的NO線，是連接到L+的，這是因為我們在主機上，進行刷卡后，NO就會通電，此時電控鎖得到電信號后，就會直接開門；
同理使用開關電源，也是可以連接的，只要使用門禁主機上的ON和COM來控制其中一根線的通電，就可以實現正常的開和關的功能；
因為使用密碼驗正正確后，COM和NO是處于一個短路狀態，此時就類似于一個普通的開關；
